quarta-feira, 27 de maio de 2009

Construção da Telecaster - confecção da ponte

E os trabalhos na ponte seguem.
Tracei o contorno da cavidade do captador na ponte.
Na Telecaster padrão o captador é fixado na ponte. Com esta ponte o captador será fixado diretamente no corpo. Ela vai "abraçar" o captador.


Usei um toco pra guiar a serra.



Resultado intermediário:

Ponte pronta pra arredondar.


Ficou assim.


Acho que eu não deveria ter feito so outros dois furos de fixação da ponte no corpo.
O corte do lado direito ficou um pouco inclinado demais e parece muito próximo do furo.
Vamos ver como vai ficar o conserto.

terça-feira, 26 de maio de 2009

Construção da Telecaster - braço

Trabalhei mais um pouco no braço da Teleca. Como previsto, muita madeira pra tirar com a grosa.

Diminuí a espessura e refiz o arredondamento pra acompanhar.

Também avancei com a curvatura do braço em direção ao headstock.
Situação atual:




sexta-feira, 22 de maio de 2009

Construção da Telecaster - confecção da ponte

Decidi fazer a ponte da Teleca em casa. Do zero.
Me inspirei em algumas coisas que vi pela internet.

Este é um pedaço do "reforço" de um radiadador de caminhão sucateado.
Trata-se de um perfil "U" de aluminio.
Essas coisas irregulares estranhas são restos das aletas do radiador.

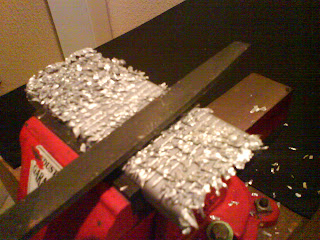

Primeiro removi as aletas com grosa e lima.

Ficou assim:



Serrei uma das dobras...


...ajustei o esquadro/perpendicularismo das três bordas...


...e passei um bombril na face superior.

Ficou assim:

Usei uma ponte original de telecaster para marcar as furações.


Puncionei as marcações...


...e mandei ver com meu arco de pua.



Escareando os furos...
...e o resultado do momento.



Por enquanto estou contente com o resultado. Alinhamento e esquadro satisfatório.
Próximo passo é o recorte do captador. Esse vai ser o charme dessa ponte.

domingo, 17 de maio de 2009

Construção da Telecaster - arredondamento do braço.

Como fiquei uma semana sem postar (estava sem a câmera), aqui vai uma atualização da situação:
O headstock foi rebaixado...


E a escala foi cortada rente ao braço.



Nesta última sessão comecei a arredondar a parte traseira do braço com a grosa.




Fiz uma série traços a lápis para orientar e limitar o trabalho.




Comecei com um corte de 45° nas quinas para remover bastante madeira. Depois fui dando o contorno.

Ficou assim:






Ainda falta bastante coisa: afinar a espessura, fazer a transição pra o headstock e encaixe do corpo, dar o acabamento com lima e depois lixa. Isso deve levar mais algumas semanas.
