sábado, 27 de março de 2010

Montagem da Teleca.

Pois bem. Chega de pintar cavidade e polir trastes.
Tô na reta final da construlção da tele. Começou a montagem...
Primeiro coloquei as buchas das cordas.








Ótimo. Esse desalinhamento foi sem querer, mas as originais dos anos 50 tinham essa "imperfeição".

Aí foi a vez das tarraxas.








Ainda consegui montar o captador do braço...



... e a placa do jack. Faltam todas as ligações elétricas.


Uma foto com a placa dos controles, só pra dar vontade.




Falta pouco...

quarta-feira, 24 de março de 2010

Ponte caseira para Tele.

Olá, pessoal.


Como meu post com link pro forum não deu certo ainda, vou colocar as fotos aqui.


Primeiro as razões para reiniciar a ponte. O canto ficou muito pontudo, não daria pra arredondar. A inclinação do canto ficou muito acentuada e não tem material suficiente pra corrigir por causa do furo.


Agora a sequência da confecção.























Por enquanto é só.

sexta-feira, 19 de março de 2010

Ponte caseira para Tele.

Olá!

Vou retomar a construção de uma ponte de Tele que comecei em maio de 2009. Na verdade eu vou reiniciar.

E dessa vez eu vou colocar aqui apenas um link para um outro site no qual estou postando as etapas dessa construção. E vai tá tudo em "ingreix", porque o site é no estrangeiro.

http://www.tdpri.com/forum/tele-home-depot/163057-tele-bridge-build.html

Lá tem minha primeira tentativa e post recentes.

Abraço.

quarta-feira, 17 de março de 2010

Construção da Telecaster - nivelamento e blindagem

Primeiro umas fotos do corpo como aperitivo:






Pintei as cavidades com tinta condutiva.




Também fiz mais um pouco disso...



...mais um pouco disso...


...e disso...



...e ficou assim:






terça-feira, 9 de março de 2010

Envenenando meu ampli.

Bom pessoal, resolvi dar uma envenenada no meu Blues Jr.





Não que eu estivesse descontente com ele, pelo contrário. Mas como diz o criador das modificações: "é um bom ampli que pode ficar excelente com um pouco de esforço e e investimento".

Foi aí que a fome se juntou à vontade de comer, almoçar, jantar, etc.: um cara inquieto, uma intervenção feita com as próprias mãos, a custo baixo e com melhora de desempenho/timbre.

Primeiro, tive que abrir o ampli...

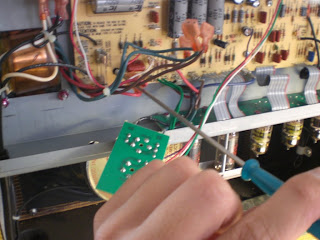

...soltar a placa principal...




...e posicioná-la para ter acesso às soldas.






O "Basic kit mod" tem três etapas.
A primeira é substituir os capacitores originais de baixa qualidade do estágio de equalização por capacitores de melhor qualidade. Essa modificação serve para minimizar o timbre "enlatado" do ampli.

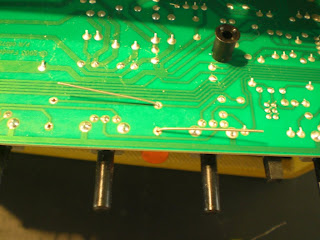

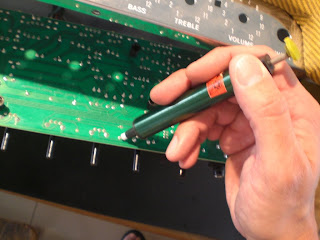

Remoção da solda e o resto da perninha do componente.





Colocação dos novos capacitores.






Que belas soldas, não?

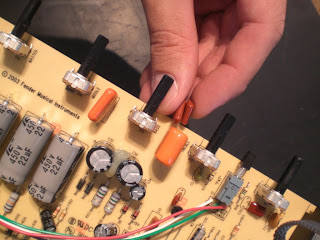

Comparativo visual dos velhos com os novos capacitores.



A segunda etapa se chama "power supply stiffening". Pelo que entendi do site e consegui traduzir, consiste no aumento de capacitância da alimentação de energia através da adição de um capacitor. Serve para minimizar o timbre "embolado" dos graves.

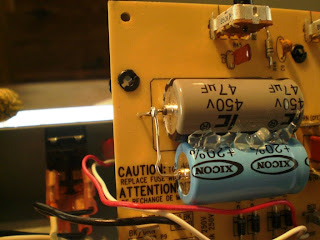

O capacitor cinza é o original e o azul é o novo. Ainda não estão soldados. Segui a recomendação e apliquei cola quente para impedir vibração dos componentes.



Agora com solda.




A terceira etapa é o "ajustable output tube bias". Trata-se da substituição de um resistor simples por um potenciômetro (trimpot). Os fabricantes de válvulas recomendam que elas operem a 70% de sua potência nominal. O projetista do Blues JR optou por um ponto de operação de 100%. Isso contribui para ocorrência de chiado, indefinição e distorção precoce.

Esse é o trimpot.


Esse é o resistor que será substituído.


Cortei e removi a solda e os toquinhos das perninhas (não fotografei, é igual aos capacitores).

Tive que fazer três furos na placa para acomodar o bendito trimpot.

Raspagem do verniz da trilha.

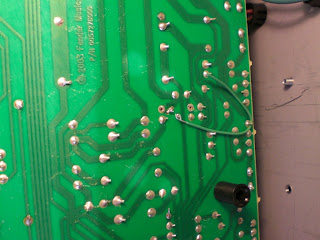

Aqui o trimpot já está parcialmente soldado. O fio completa a ligação.



Pronto. "Neat", como eles dizem lá.





Outra modificação é a substituição do transformador de saída.
Também serve pra melhorar o timbre "embolado" dos graves e suavizar a distorção.
Esse é o trafo novo.


Opa! Que é isso no meio dos meus componentes? Vou ter que "tomar" uma providência.

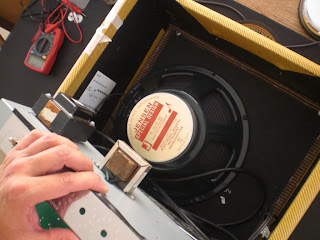

Com a as devidas providências "tomadas", pude voltar ao trabalho. Olha meu amplizinho todo retalhado. E o trafo original com a carcaça clara.



Sai o velho...





... entra o novo.





Foi só remontar as placas, testar, fechar o ampli pra ir tomar mais algumas providências.

Abraço.
