terça-feira, 27 de abril de 2010

Construção da Telecaster - escudo e elétrica

Pois bem. Começamos com o recorte do captador do braço e na sequência o encaixe da placa de controles, ambos inacabados.



Com a Dremel acertei o encaixe do captador...



...e fiz o teste de montagem.


Tá ok.
Depois posicionei e fixei a placa dos controles pra traçar o encaixe no escudo (acabei nem tirando fotos dessas etapas).
Taí o resultado.


Agora também com os parafusos.




Pra terminar o escudo falta só o acabamento no canto indicado.

Também ja fiz toda a ligação elétrica (sem fotos).
Pela primeira vez a Teleca ganhou "vida". Plugamos ela num ampli e testamos os captadores dando a famigerada batidinha. Tudo funcionou perfeitamente.
Ainda falta:

- Terminar o escudo;
- Montagem final;
- Confecção do nut.

segunda-feira, 19 de abril de 2010

Construção da Telecaster - escudo

É tempo de finalizar o escudo. Depois de traçar o encaixe da ponte com um modelo, vem o ajuste na lima.







Novamente com o auxílio do modelo, marquei...



...furei...


...e fiz o escareado ou rebaixo.




Depois disso, posicionei o escudo e marquei o corpo para furá-lo.




Com o escudo fixado com dois parafusos, cortei o encaixe do braço no escudo, acompanhando o encaixe braço/corpo.


Ainda consegui começar o recorte do captador do braço, mas falta o ajuste fino.



Falta pouco:

- Terminar o escudo;

- Montagem da parte elétrica;

- Confecção do nut;

- Montagem final.

Abraço.

sexta-feira, 16 de abril de 2010

Construção da Telecaster - aterramento das cavidades

Consegui apenas fazer o aterramento das cavidades ultimamente.





Isso porque eu rompi o fio de cobre da bobina no trecho que liga aos cabos do captador.

Catástrofe. Acho que nnem dá pra ver na foto.





Passei um tempão observando o mestre consertar a cagada.

O conserto não passa de um pontinho de solda elétrica. O difícil e fazer sem derreter o finíssimo fio de cobre da bobina.

Pronto. Também não dá pra ver nada na foto.



Pra finalizar, um pouquinho de magia negra...

Que nada. É só um pingo de parafina pra proteger o fio.




Olha o salvador fazendo pose com o cap resgatado.




Obrigado, mestre Marcio.

terça-feira, 13 de abril de 2010

Colagem de tróculo

Esse violão precisa de um pouco de atenção.





O tróculo descolou.


Quem?


O tróculo, ué!














Olha ele aí, separadinho da lateral (adoro diminutivos).










Como o acesso ao interior do corpo é difícil, adotei a solução paleativa abaixo.

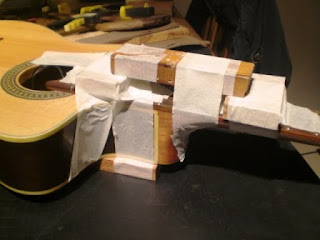

Dois blocos de madeira na escala...



...outro no fundo do corpo, sem pegar no tróculo...



...e outro por cimo do dois blocos da escala.



Esse monte de fita crepe ta aí para os blocos não sairem do lugar durtante a aplicação da cola e colocação dos grampos/sargentos.
A idéia é fazer uma alavanca que precione o braço para trás e o tróculo contra a lateral do corpo. Talvez fique mais claro na figura abaixo.


Depois de simular o procedimento à seco, vem a aplicação da cola.
Cola de madeira comum resolve o problem. Eu diluí com água para aumentar a penetração e conseguir injetar com a seringa.




Essa é a "estrutura" pra manter tudo sob pressão.






Depois de alguns dias secando, desmontei a parafernalha e comecei os preparativos para encordoar o violão.

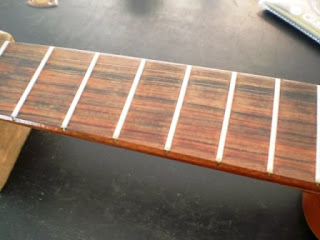

Limpeza...
...antes...
...e depois.

E o resultado da colagem.








Abraços.

quinta-feira, 8 de abril de 2010

O neck de-glossing pegou

Pois é. Mais um neck de-glossing. Dessa vez pro Cherchão do Sal Grosso (bandasalgrosso.blogspot.com/).
Explorer antes da operação,...





...Explorer durante a operação,...



...Explorer depois da operação.




O visual ficou muito discreto e a sensação muito diferente.
'té mais.
