quinta-feira, 28 de janeiro de 2010

Treble Bleed

Quem já notou que ao abaixar o volume na própria guitarra ocorre uma mudança no timbre também? Pra ser mais exato, ocorre uma perda nos agudos. O treble bleed serve para amenizar esse fenômeno, essa perda de agudos.

Não sei existe uma tradução convencionada para o termo "treble bleed".
Trata-se de um by-pass (inglês de novo!), um escape de agudos.

Essa rota alternativa é alcançada instalando um capacitor no potenciômetro de volume da seguinte forma:





(essa figura foi surrupiada daqui http://www.ratcliffe.co.za/articles/volumepot2.shtml)

Não há UM valor certo de capacitor. Depende de cada instrumento. Por isso comprei dez de cada um, pra testar. São caríssimos. Tudo isso me custou R$ 3,50, ou seja, R$ 0,07 cada um.




Em geral são usados capacitores de 680 pF à 2000 pF para treble bleed.

Pra testar, segui uma sugestão e soldei dois jacarés nos pontos indicados na figura pra ir trocando os capacitores.




Alguns gostam de colocar um resistor de 100K em série, pro timbre não ficar muito brilhante (agudo) com o volume parcialmente fechado.





Depois de comparar as diversas configurações optei por 680pF com resistor.
Ficou assim.

Abraço.

terça-feira, 26 de janeiro de 2010

Construção da Telecaster - pré-montagem dos controles

Comecei a pré-montagem dos controles.


Pra começar, a rosca dos potenciômetros não passava nos furos da placa.


Ainda bem que não jogaram os instrumentos medievais de tortura fora...
Adivinhem o que fiz com essa formidável ferramenta de precisão, o alargador?

Alarguei os furos. Agora sim, começa a parte divertida.


????????



Odeio elétrons...
To be continued...



sexta-feira, 22 de janeiro de 2010

Novo Nut.

Ola!

Esse post vai ter muitas fotos e poucas palavras.

Dúvidas? Deixe um comentário!




















































































Nut antigo usado como guia de espaçamento.






























Meu novo jogo de limas para nut. Elas tem espessuras variadas para cada corda.


(foto pra catálogo, não?)





































Acabou ficando mais baixo do que eu gostaria (cordas muito próximas do primeiro traste).


As ranhuras também ficaram um pouco rasas (quis caprichar demais).


Mas foi tudo culpa dela:









Tenho duas alternativas pra corrigir o problema:



1. calçar o nut;


2. fazer outro.



Quem arrisca um palpite?

quarta-feira, 20 de janeiro de 2010

Gibson USA Explorer.

Segue um post rápido e despretencioso.


Esta é um a explorer que um fiel cliente e próspero colecionador se deu de aniversário, repousando confortavelmente em seu case.





Em seu primeiro set-up ela teve apenas as oitavas ajustadas. A altura das cordas estava de acordo com a preferência do dono e o braço com o alívio adequado, dispensando ajustes do tensor.


Depois da limpeza...





... e da hidratação da escala com um pouco de cera de carnaúba...



... de volta pro berço...




Abraço!

quarta-feira, 13 de janeiro de 2010

Construção da Telecaster - escudo

É isso aí, estamos de volta.

Mais uma breve atualização dos trabalhos. Não houve muita evolução.

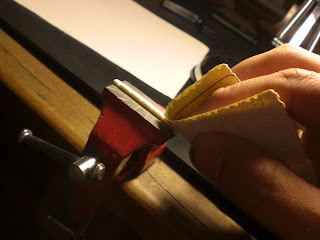

Ainda no ano passado fiz o contorno final do escudo com a velha e boa lixa e os velhos e bons bloquinhos/toquinhos.



E já neste ano comecei a fazer o chanfro do escudo.



Ainda falta o acabamento do escudo chanfrado. Devo terminar na próxima semana e já começar a fazer a ligação/soldagem dos potenciômetros e chave seletora na placa dos comandos.
