Fralin Blender Mod

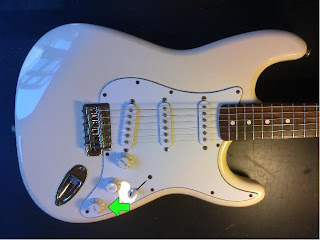

Esta é a minha velha Strato. E já tem tempo que eu queria fazer esse Blender (misturador) dos caps da ponte e braço, conhecido como Fralin Blender Mod. Trata-se de uma modificação para poder ligar os caps da ponte e do braço simultaneamente e também todos os três caps juntos. Nessa modificação o último potenciômetro de tone é ligado pra adicionar gradualmente o outro cap.



Este é o esquema elétrico da modificação. Não requer nenhum componente adicional.


Então vamos lá...



Toda essa ginastica aí embaixo pra não tirar as cordas velhas ainda. Como eu imagino que eu vá ter que repetir sequencia "abrir, mexer, fechar e testar" varias vezes, possívelmente eu desperdiçaria um encordamento novo.

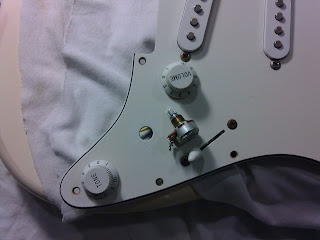

Entranhas expostas...


...começa a diversão.

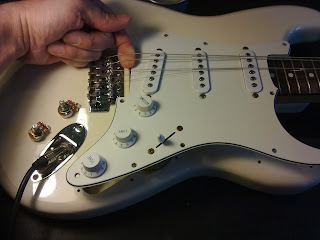

Depois de concluir a ligação, testo os caps tocando os polos com um objeto metálico (com a guitarra plugada no ampli), o que produz um estalo.


Algo saiu errado. Descobri que eu confundi os terminais da chave seletora. Com um multímetro identifiquei qual é o terminal comum (0) e as outras posições 1,2 e 3.


Melhor anotar pra não repetir o erro.

Depois de refazer toda a ligação, fechar e testar, descobri que ainda não tava funcionando. Já nem lembro, mas acho que nehum cap estava "falando".

Logo eu que detesto e não tenh intimidade nenhuma com elétrons, comecei a desconfiar do esquema elátrico e resolvi confirmar com o próprio Lindy Fralin. No site dele, do Duncan, Dimarzio e outros tem uma série de esquemas elétricos. Foi lá que achei este esquema, diferente do primeiro, que supostamente é do Fralin. Fiquei bem contente mesmo.



E lá vamos nós...
Abre, mexe, fecha, testa e frustra. Nessa brincadeira eu dei uma fritadinha nos meus dois pots de tone (os únicos que eu estava mexendo).

Ah! Em algum momento do meu abre, fecha, monta e testa a mi-zinha arrebentou mesmo.

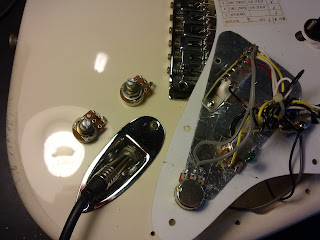

Pots novos no lugar...

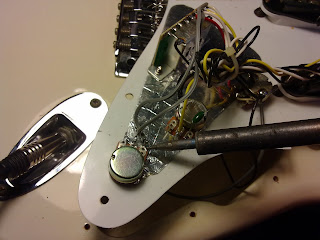

ligação certa feita...


E tudo mudo!!! O que eu fiz de errado agora?

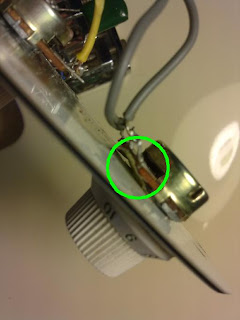

A folha de alumínio da blindagem levantou quando eu troquei os pots e estava aterrando os três terminais do blender pot. Maravilha.


Foi só arrumar a blindagem de alumínio e a ligação funcionou. Simples, não?
